Mode | SH5 | SH6 | SH7 | SH8 | |||||
Capacity (t) | 3.2 | 6.3 | 5 | 10 | 8 | 16 | 10 | 20 | |
Classification | M4 | M4 | M4 | M4 | |||||
Rope Reeving | 2/1 | 4/1 | 2/1 | 4/1 | 2/1 | 4/1 | 2/1 | 4/1 | |
Lifting Speed (m/min) | Singl Speed | 7 | 3.5 | 7.6 | 3.8 | 8 | 4 | 6.4 | 3.2 |
Double Speed | 7/16 | 3.5/0.8 | 7.5/1.8 | 3.8/0.9 | 8/2 | 4/1 | 6.4/1.6 | 3.2/0.8 | |
Lifting Motor (kw) | 4.5/1.1 | 7.5/2.0 | 13/3.4 | 13/3.4 | |||||

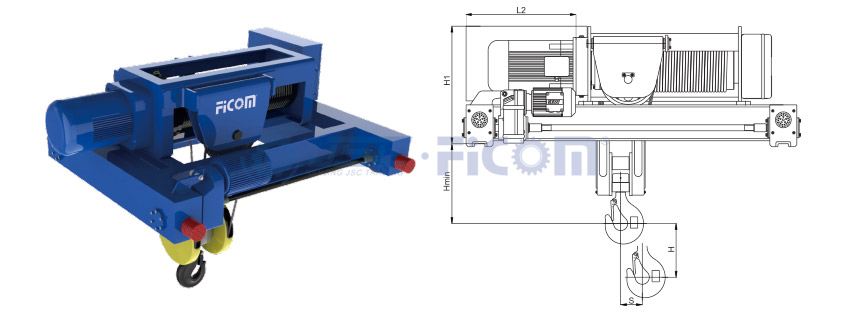

L2 (mm) | Singl Speed | 380 | 460 | 520 | 520 | ||||
Double Speed | 600 | 645 | 620 | 620 | |||||
Hmin (mm) | 455 | 425 | 484 | 434 | 483 | 395 | 483 | 395 | |
H1 (mm) | 545 | 569 | 737 | 737 | |||||
S (mm) | 0.0182H | 0.0191H | 00.0194H | 00.0194H | |||||
Lifting Height (H) (m) | / | 6 | / | 6 | / | 6 | / | 6 | |
9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | ||
12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||
18 | 15 | 18 | 15 | 18 | 15 | 18 | 15 | ||
24 | / | 24 | / | 24 | / | 24 | / | ||
30 | / | 30 | / | 30 | / | 30 | / |
Mode | SH5 | SH6 | SH7 | SH8 | |||||
Capacity (t) | 3.2 | 6.3 | 5 | 10 | 8 | 16 | 10 | 20 | |
Classification | M4 | M4 | M4 | M4 | |||||
Rope Reeving | 2/1 | 4/1 | 2/1 | 4/1 | 2/1 | 4/1 | 2/1 | 4/1 | |
Lifting Speed (m/min) | Singl Speed | 7 | 3.5 | 7.6 | 3.8 | 8 | 4 | 6.4 | 3.2 |
Double Speed | 7/16 | 3.5/0.8 | 7.5/1.8 | 3.8/0.9 | 8/2 | 4/1 | 6.4/1.6 | 3.2/0.8 | |
Lifting Motor (kw) | 4.5/1.1 | 7.5/2.0 | 13/3.4 | 13/3.4 | |||||
L2 (mm) | Singl Speed | 380 | 460 | 520 | 520 | ||||
Double Speed | 600 | 645 | 620 | 620 | |||||
Hmin (mm) | 455 | 425 | 484 | 434 | 483 | 395 | 483 | 395 | |
H1 (mm) | 545 | 569 | 737 | 737 | |||||
S (mm) | 0.0182H | 0.0191H | 00.0194H | 00.0194H | |||||
Lifting Height (H) (m) | / | 6 | / | 6 | / | 6 | / | 6 | |
9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | ||
12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||
18 | 15 | 18 | 15 | 18 | 15 | 18 | 15 | ||
24 | / | 24 | / | 24 | / | 24 | / | ||
30 | / | 30 | / | 30 | / | 30 | / |
