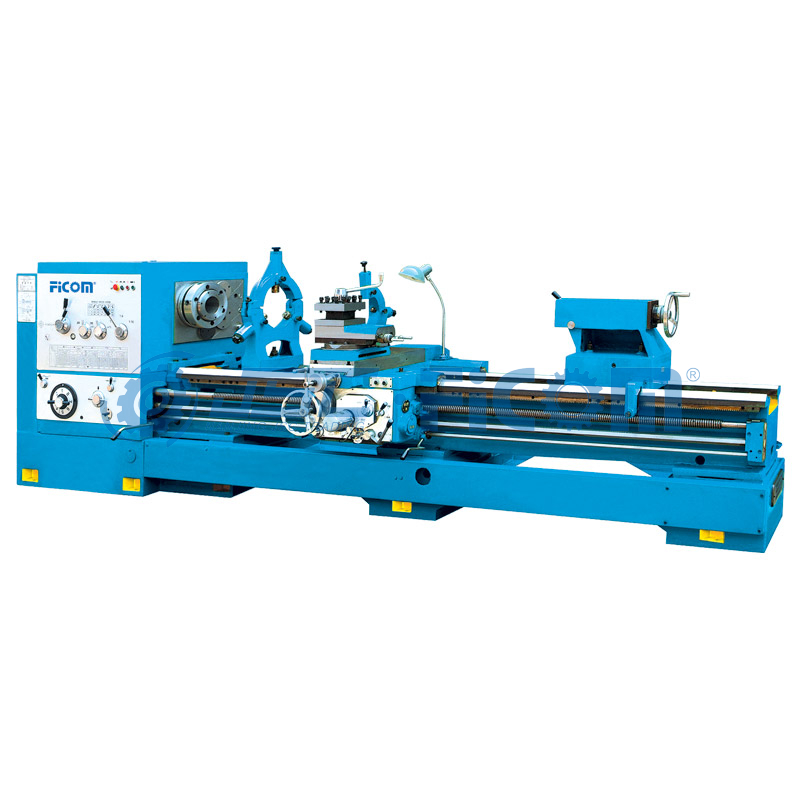

· E: Engine Lathe
· G: Gap Lathe
· Capacity loading: 3T
Model No. | LZC31E LZC31G | LZC40E LZC40G | LZC48E LZC48G |
max.swing over bed | 800mm | 1000mm | 1200mm |
max.swing over cross slide | 485mm | 685mm | 685mm |
max.swing over gap | 1000mm | 1200mm | 1400mm |
valid length of gap | 300mm | 300mm | 300mm |
center distance | 1000mm,1500mm,2000mm,3000mm,4000mm,5000mm,6000mm,8000mm,10000mm | ||
bed width | 550mm | ||
spindle hole | 105mm | ||
spindle nose | C-11 or D-11 | ||
spindle taper | 1:20 | ||
spindle speeds(number) | 14-750rpm(18 steps) | ||
metric threads range(kinds) | 1-240mm(54 kinds) | ||
inch threads rangs(knds) | 28-1inch(36 kinds) | ||
moudle threads range(kinds) | 0.5-60DP(27 kinds) | ||
diametral threads range(kinds) | 30-1 t.p.i.(27 kinds) | ||
longtudinal feeds range(kinds) | 0.05-22.8mm/r(72 kinds) | ||
cross feed range(kinds) | 0.015-7.6mm/r(72 kinds) | ||
rapid feed:longtudinal./cross | 6/2m/min | ||
leadscrew size:diameter/pitch | T48mm/12mm | ||
cross slide travel | 420mm | ||
compound rest travel | 200mm | ||
size of tool shank | 32×32mm | ||
spindle diameter | 100mm | 120mm | |
spindle taper | MT6 | ||
spindle travel | 205mm | ||
main drive motor | 11kw | ||
coolant pump motor | 0.09kw | ||
rapid feed motor | 0.18kw |
